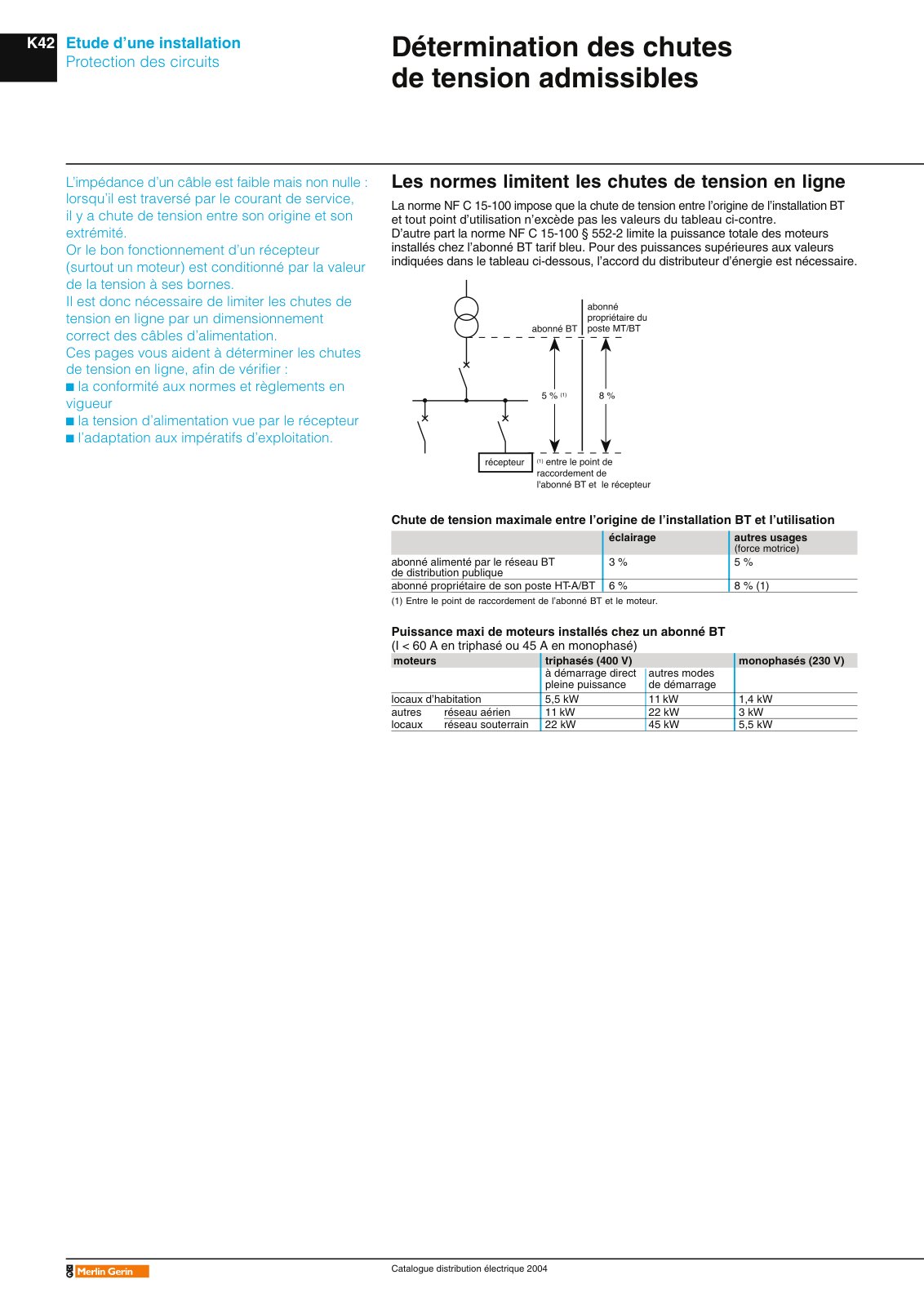

Cette étude porte sur la protection des circuits électriques et la détermination des chutes de tension admissibles conformément aux normes NF C 15-100. L'objectif est d'analyser l'impact de la chute de tension sur le fonctionnement des moteurs, notamment pour les installations basse tension (BT). La méthodologie inclut une évaluation des valeurs maximales de chute de tension en fonction de différents usages tels que l'éclairage et les moteurs à différentes tensions nominales. Les résultats montrent que des chutes de tension admissibles ne doivent pas dépasser 3 % pour l’éclairage et 5 % pour les autres usages, pour éviter des échauffements anormaux et des pertes d'efficacité dans le fonctionnement des moteurs. De plus, il a été constaté qu'une baisse de tension, même minime, peut significativement affecter le couple de démarrage des moteurs, ce qui entraîne des temps de démarrage prolongés et des risques de défaillance. Cette étude met également en lumière l'importance d'une conception adéquate des circuits électriques pour garantir des performances optimales des motorisations. La compréhension des tensions admissibles est essentielle pour les ingénieurs électriques afin d'assurer la conformité et la sécurité des installations électriques.
