D. Vrel, J.-M. Lihrmann

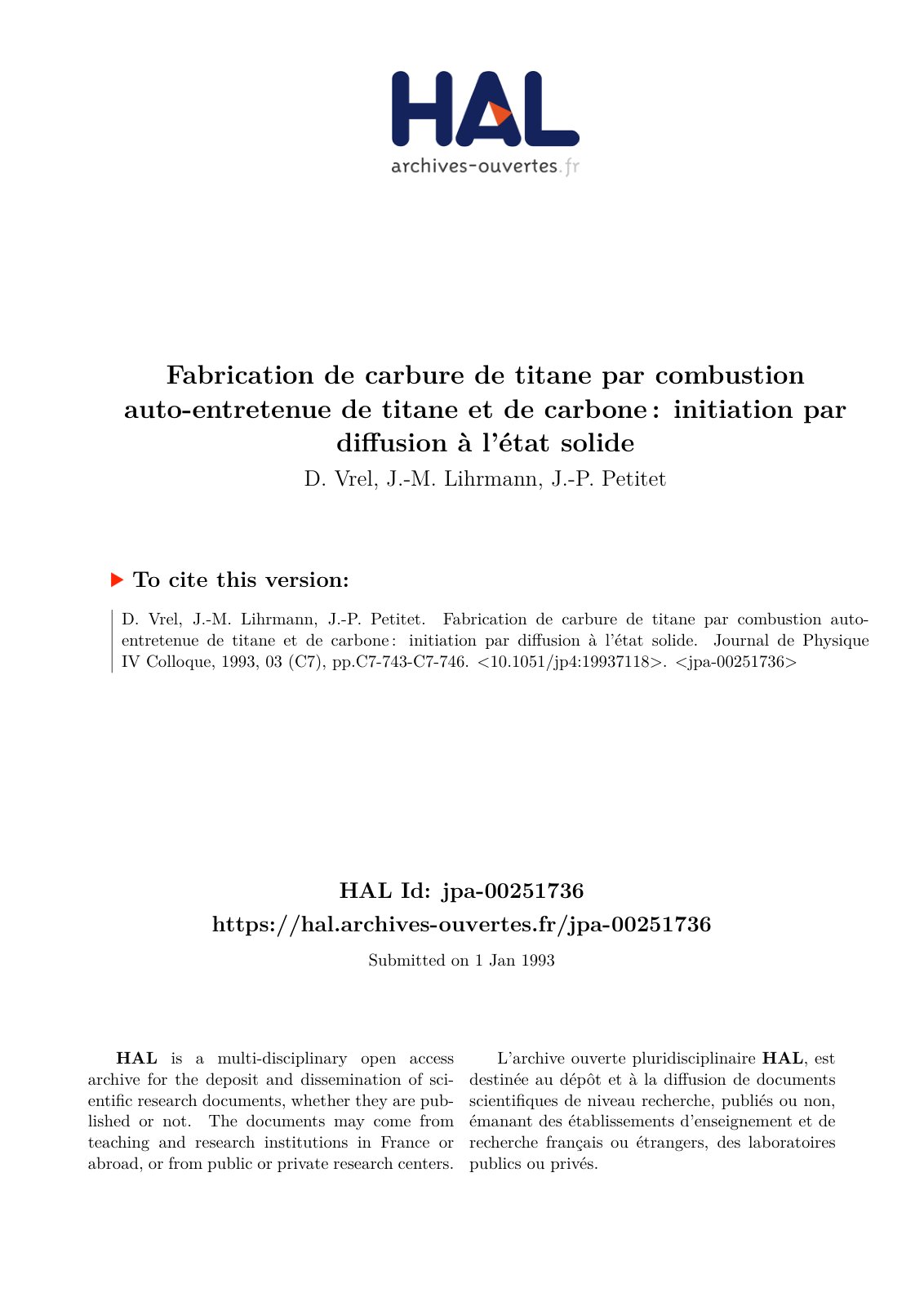

La synthèse auto-entretenue à haute température du carbure de titane à partir de poudres finement divisées de titane et de carbone est initiée à l'état solide par diffusion aux contacts entre les particules. Dans le modèle de sphères concentriques de titane et de carbone, la formation de TiC a été informatisée en fonction du rayon des particules de graphite r(m), du temps t(s) et de la température absolue T(K). Le taux de réaction α (moles de carbone réagi par rapport à la quantité initiale de carbone) peut être exprimé par la relation : α = [6.453·10^-3 r^-2 · t · exp( 53683.46 T )^-0.3525. À 1950 K et r=1 μm, le calcul donne, pour un temps de 1 s, une valeur α=7.20 10^-2, ce qui confirme la contribution très partielle de la diffusion en phase solide à la formation de TiC, l'essentiel de la réaction ayant lieu en phase liquide, jusqu'à 2670 K.
@article{024e2e1a-a6b4-4b17-a66a-8cff3c84100a,
title={Fabrication de carbure de titane par com},
author={D. Vrel and J.-M. Lihrmann},
year={2026},
language={en}
}TY - JOUR TI - Fabrication de carbure de titane par com AU - D. Vrel AU - J.-M. Lihrmann PY - 2026 LA - en ER -
This paper addresses the challenge of assessing the feasibility of wind power plant projects at sites with insufficient or no local historic wind data
Important advances in electrochemical engineering technology over the last three decades have fostered the development of a lternative methods to alle
Increasing volumes of waste printed circuit boards from obsolete electronic equipment posed escalating environmental risks and resource losses due to
The leachability tests for manufacturing scrap TV boards (STVB) have indicated the release of metals beyond the limit levels with potential problems f
