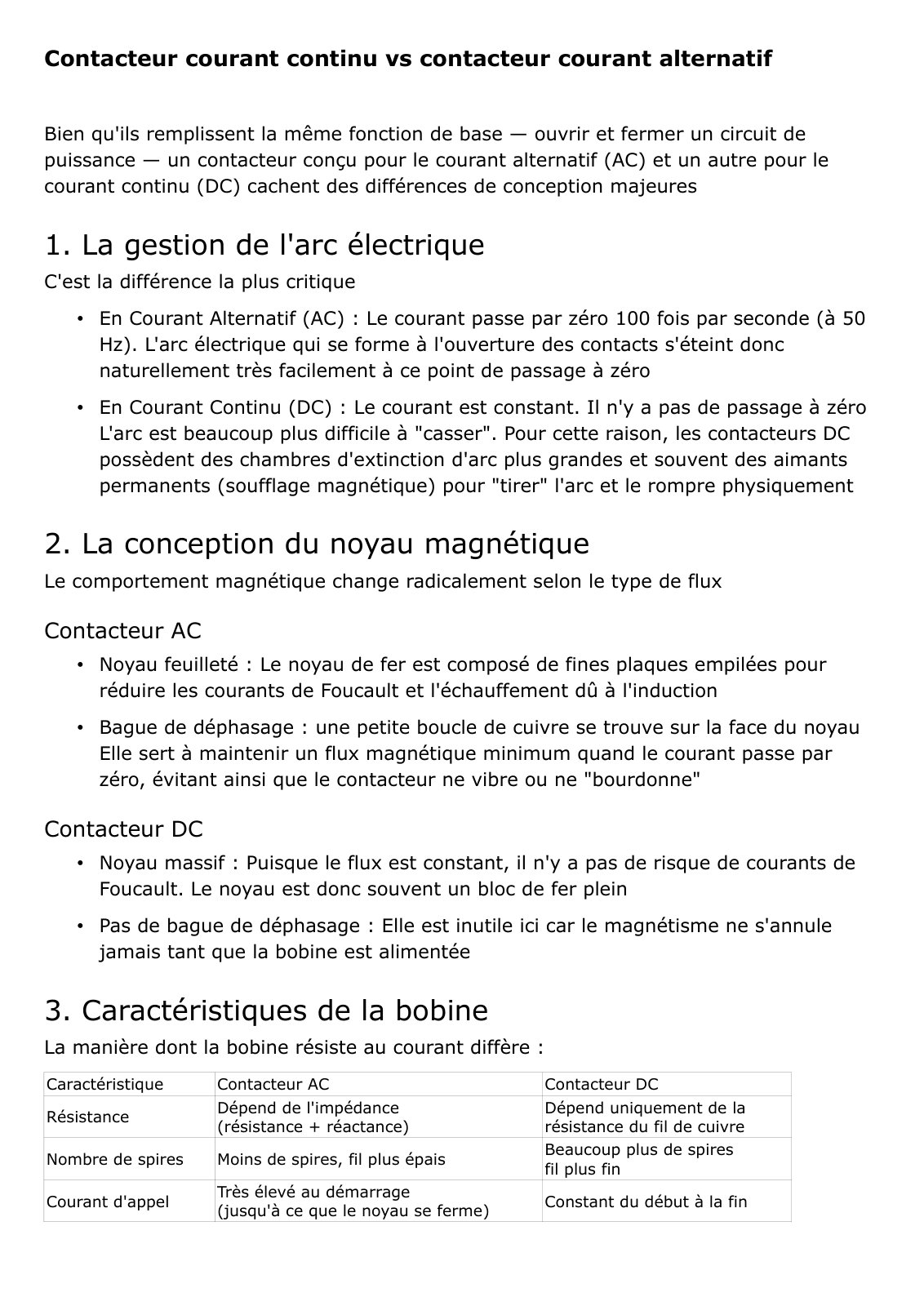

contacteur ac cc

Cet article examine les différences essentielles entre les contacteurs conçus pour le courant alternatif (AC) et ceux destinés au courant continu (DC). L'objectif principal est d'identifier les divergences de conception qui affectent leur fonctionnement. À travers une analyse technique, nous discutons de la gestion de l'arc électrique, où l'AC permet une extinction naturelle de l'arc au passage à zéro, contrairement au DC où l'arc persiste en raison de la constance du courant. Nous détaillons également la conception des noyaux magnétiques, soulignant que le noyau AC utilise un noyau feuilleté pour limiter les courants de Foucault, alors que le DC bénéficie d'un noyau massif. Les différences dans les caractéristiques des bobines, incluant la résistance et le nombre de spires, sont également explorées. Ce travail inclut des calculs pratiques pour illustrer le comportement thermique des bobines et discute des évolutions modernes comme l'utilisation de circuits imprimés intégrés dans les contacteurs, permettant des opérations plus efficaces. Les résultats révèlent que la compréhension de ces distinctions est cruciale pour la sélection appropriée des contacteurs dans diverses applications électriques.
