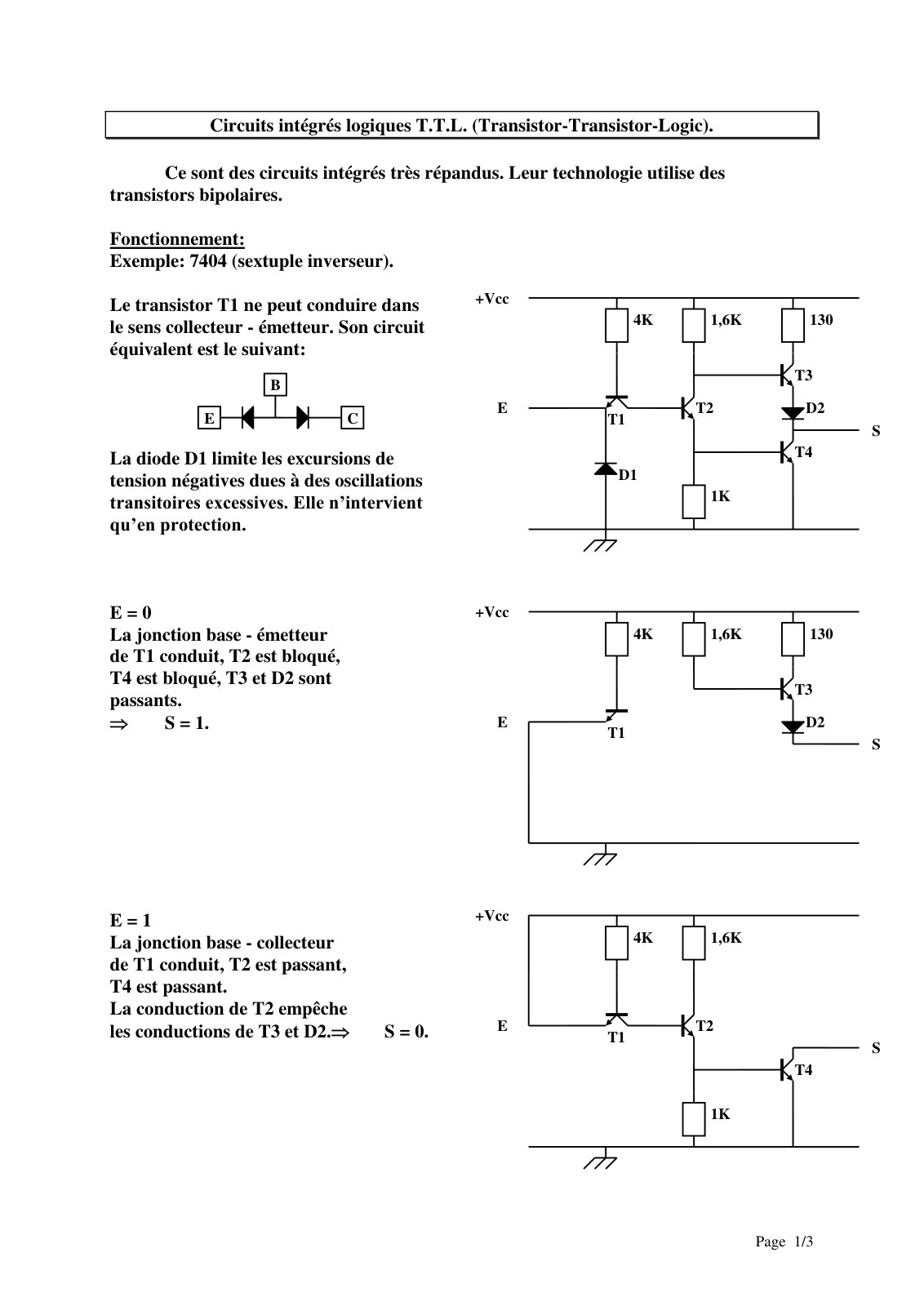

ttl

Les circuits intégrés logiques à technologie Transistor-Transistor-Logic (TTL) utilisent des transistors bipolaires afin de réaliser diverses fonctions logiques. Cet article se concentre sur le fonctionnement d'un inverseur au sein d'un circuit TTL, en détaillant ses caractéristiques, telles que les tensions minimales et maximales garantissant les états haut et bas, ainsi que les spécifications des différentes séries de circuits. La méthodologie comprend une analyse des configurations de circuits, des comparaisons de caractéristiques entre les premières, deuxièmes et troisièmes générations des circuits TTL, ainsi que des indications sur la gestion des entrées non utilisées et des sorties à collecteur ouvert. Les résultats montrent que les différentes séries de circuits TTL offrent des ajustements de consommation d'énergie, de vitesse de commutation, et de résistance à l'état haut et bas, permettant leur utilisation dans des applications variées allant des plus rapides aux plus économes en énergie. Les recommandations pour le découplage des alimentations et la commande d'entrées par des dispositifs tels que des contacts ou des relais sont également évoquées, soulignant l'importance de la gestion des variables externes pour assurer la fiabilité des circuits intégrés TTL.
