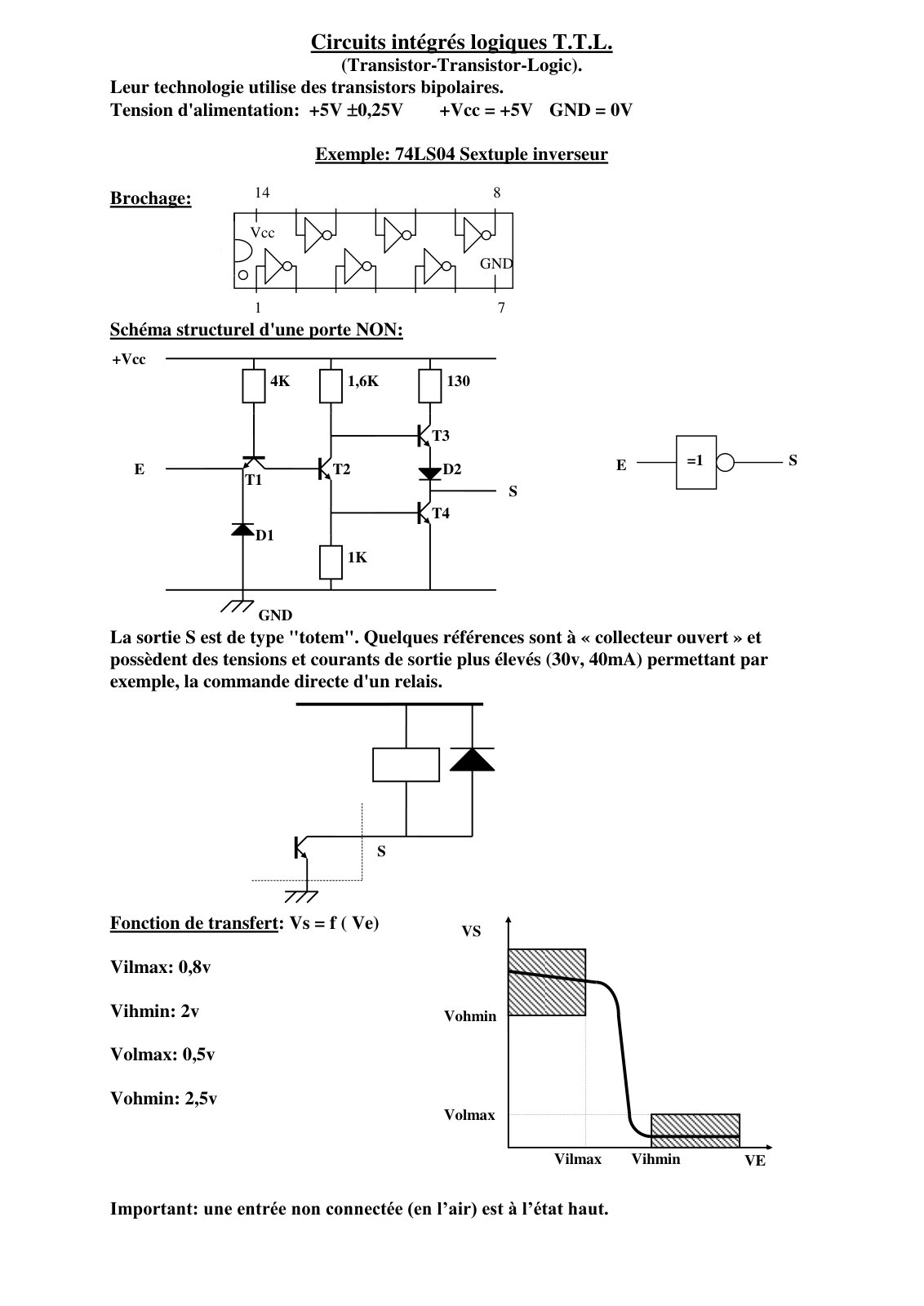

Cette étude présente une comparaison entre les circuits intégrés logiques T.T.L. (Transistor-Transistor-Logic) et C.M.O.S. (Complementary Metal Oxide Semiconductor). L'objectif principal est d'explorer leurs différences technologiques et opérationnelles. La méthodologie comprend une revue des caractéristiques techniques de chaque type de circuit, abordant les tensions d'alimentation, le brochage, et les fonctions de transfert. Les résultats montrent que les circuits TTL, qui utilisent des transistors bipolaires, nécessitent une alimentation d'environ +5V et produisent des niveaux logiques bien définis. En revanche, les circuits CMOS, basés sur des transistors à effet de champ, peuvent fonctionner avec une tension d'alimentation variant entre +3V et +18V, offrant une intégration à plus grande échelle et une consommation d'énergie généralement moindre. Bien que les circuits CMOS aient été historiquement plus lents que les TTL, les avancées technologiques ont réduit cet écart de performances. Il est également noté que les entrées inutilisées des circuits CMOS doivent être correctement branchées pour éviter des problèmes de consommation excessive et de surchauffe. La comparaison met en évidence des tendances actuelles dans le développement de circuits à faible consommation et rapides, tant pour les technologies TTL que CMOS.
