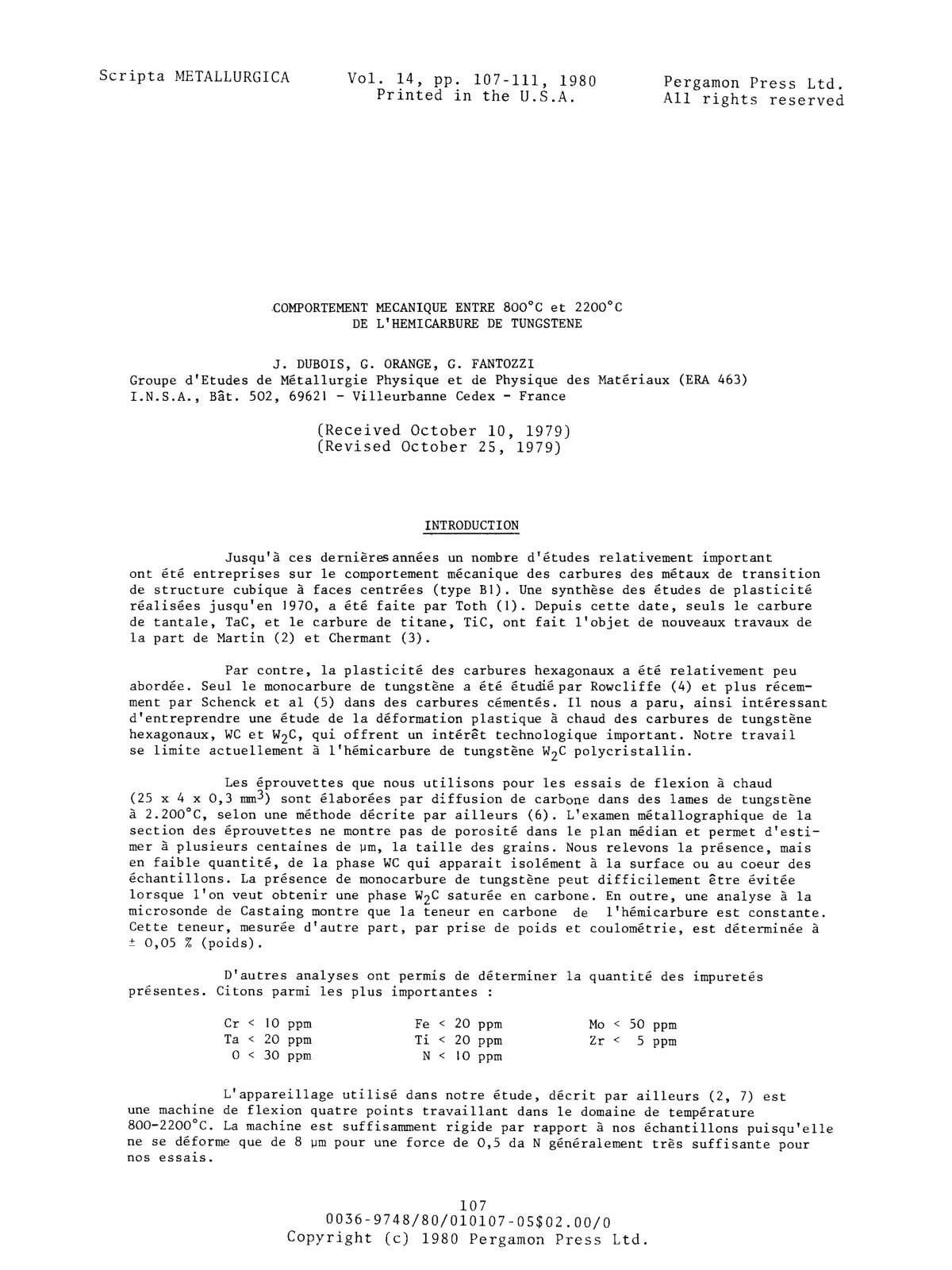

J. DUBOIS, G. ORANGE
Dans cette étude, nous examinons le comportement mécanique de l'hemicarbure de tungstène W2C polycristallin entre 800°C et 2200°C. L'objectif de notre recherche est de comprendre les propriétés plastiques de ce matériau, peu exploré par rapport à d'autres carbures métalliques. Nous avons employé des éprouvettes fabriquées par diffusion de carbone dans des lames de tungstène à haute température et réalisé des essais de flexion à chaud pour analyser la déformation plastique. Les observations métallographiques montrent une présence minimale de la phase WC, et une analyse plus poussée a révélé la concentration des impuretés présentes dans le matériau. Parallèlement, une étude sur la teneur en carbone de l'hemicarbure a indiqué une homogénéité appréciable. Nos résultats mettent en avant la résistance et la plasticité de l'hemicarbure de tungstène dans les conditions extrêmes testées, ce qui souligne l'importance de ce matériau pour des applications technologiques avancées. Cette recherche contribue à la compréhension des propriétés des carbures de tungstène, ouvrant la voie à des études plus approfondies dans le domaine de la métallurgie physique.
@article{3eacbad6-1806-4da7-8914-463f08d92cff,
title={Comportement mecanique entre 800 C et 22},
author={J. DUBOIS and G. ORANGE},
year={2026},
language={en}
}TY - JOUR TI - Comportement mecanique entre 800 C et 22 AU - J. DUBOIS AU - G. ORANGE PY - 2026 LA - en ER -
This paper addresses the challenge of assessing the feasibility of wind power plant projects at sites with insufficient or no local historic wind data
Important advances in electrochemical engineering technology over the last three decades have fostered the development of a lternative methods to alle
Increasing volumes of waste printed circuit boards from obsolete electronic equipment posed escalating environmental risks and resource losses due to
The leachability tests for manufacturing scrap TV boards (STVB) have indicated the release of metals beyond the limit levels with potential problems f
