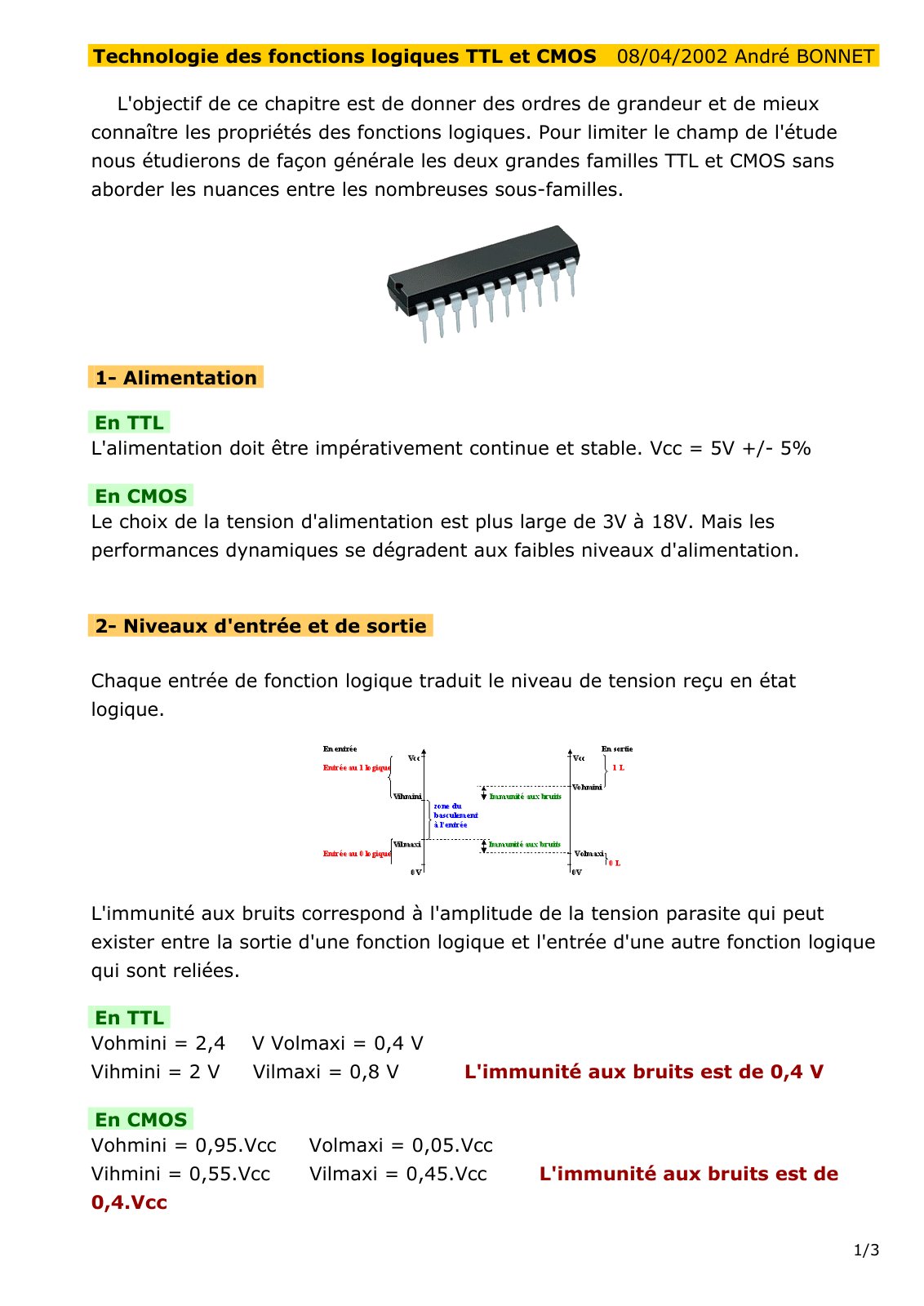

ttlcmos (1)

Ce chapitre examine les caractéristiques et les performances des familles de fonctions logiques TTL et CMOS. L'objectif est de fournir une compréhension approfondie des propriétés essentielles de ces technologies tout en limitant le champ d'étude aux aspects les plus significatifs. La méthodologie adoptée inclut l'analyse des alimentations, des niveaux d'entrée et de sortie, ainsi que des courants et paramètres dynamiques associés à chaque technologie. Les résultats montrent que les alimentations TTL nécessitent une tension stable de 5V, tandis que les CMOS offrent une plage de 3V à 18V, bien que leurs performances varient en fonction de la tension. De plus, la sortance et les capacités parasites influencent de manière significative les performances des circuits. La comparaison de la consommation d'énergie indique que les CMOS sont plus efficaces à faibles fréquences, mais atteignent des niveaux similaires à ceux des TTL autour de 1MHz. Enfin, les aspects d'interfaçage, tels que les sorties en collecteur ouvert et les configurations de capteurs, permettent de mieux comprendre les applications pratiques des circuits logiques. Ce chapitre conclut sur l'importance de ces technologies dans le domaine de l'électronique moderne.
