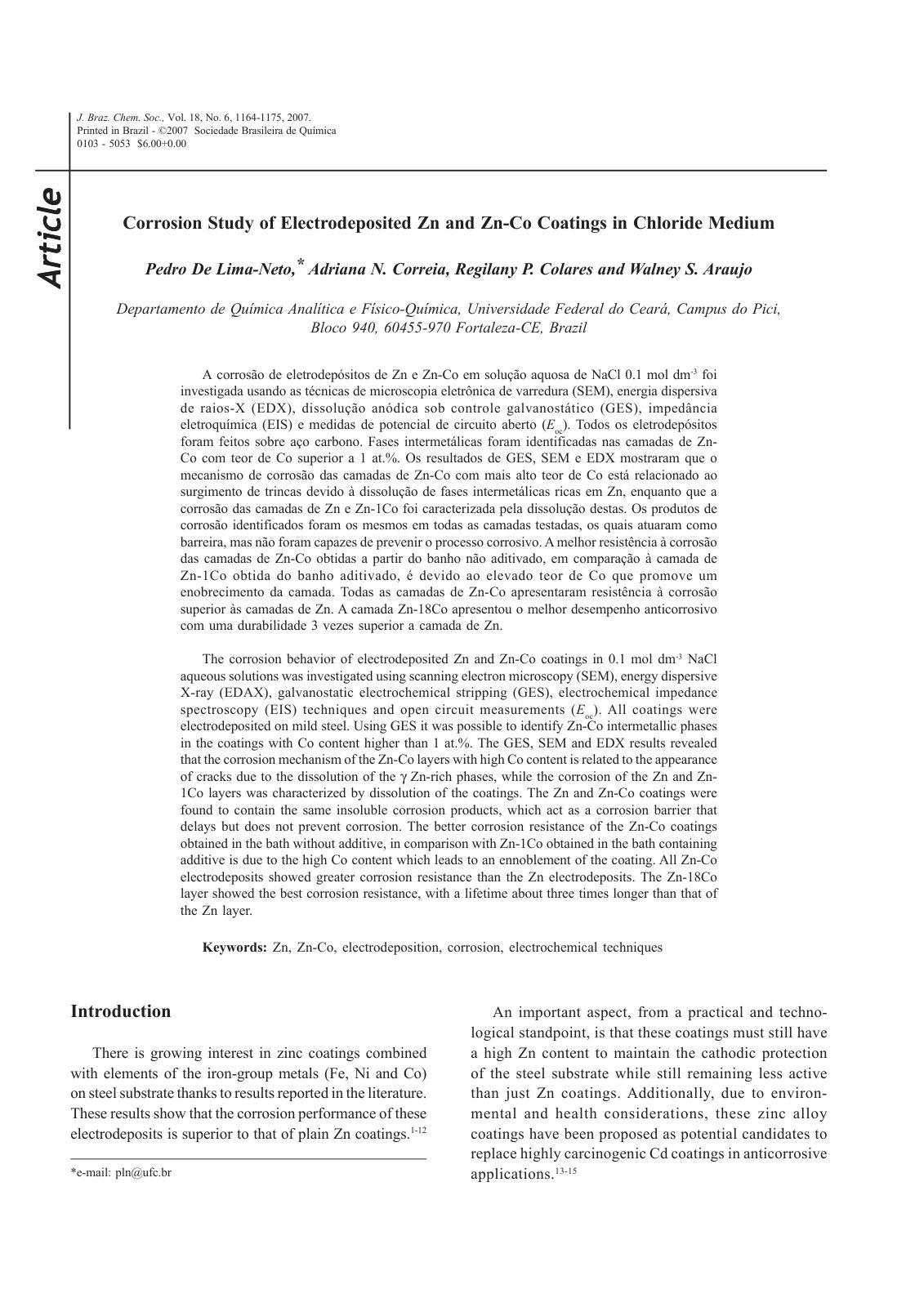

Corrosion Study of Electrodeposited Zn and Zn-Co Coatings in Chloride Medium

A corrosão de eletrodepósitos de Zn e Zn-Co em solução aquosa de NaCl 0.1 mol dm -3 foi investigada usando técnicas de microscopia eletrônica de varredura (SEM), energia dispersiva de raios-X (EDX), dissolução anódica sob controle galvanostático (GES), impedância eletroquímica (EIS) e medidas de potencial de circuito aberto (Eoc). Todos os eletrodepósitos foram feitos sobre aço carbono. Fases intermetálicas foram identificadas nas camadas de Zn-Co com teor de Co superior a 1 at.%. Os resultados de GES, SEM e EDX mostraram que o mecanismo de corrosão das camadas de Zn-Co com mais alto teor de Co está relacionado ao surgimento de trincas devido à dissolução de fases intermetálicas ricas em Zn, enquanto que a corrosão das camadas de Zn e Zn-1Co foi caracterizada pela dissolução destas. Os produtos de corrosão identificados foram os mesmos em todas as camadas testadas, os quais atuaram como barreira, mas não foram capazes de prevenir o processo corrosivo. A melhor resistência à corrosão das camadas de Zn-Co obtidas a partir do banho não aditivado, em comparação à camada de Zn-1Co obtida do banho aditivado, é devido ao elevado teor de Co que promove um enobrecimento da camada. Todas as camadas de Zn-Co apresentaram resistência à corrosão superior às camadas de Zn. A camada Zn-18Co apresentou o melhor desempenho anticorrosivo com uma durabilidade 3 vezes superior a camada de Zn.
