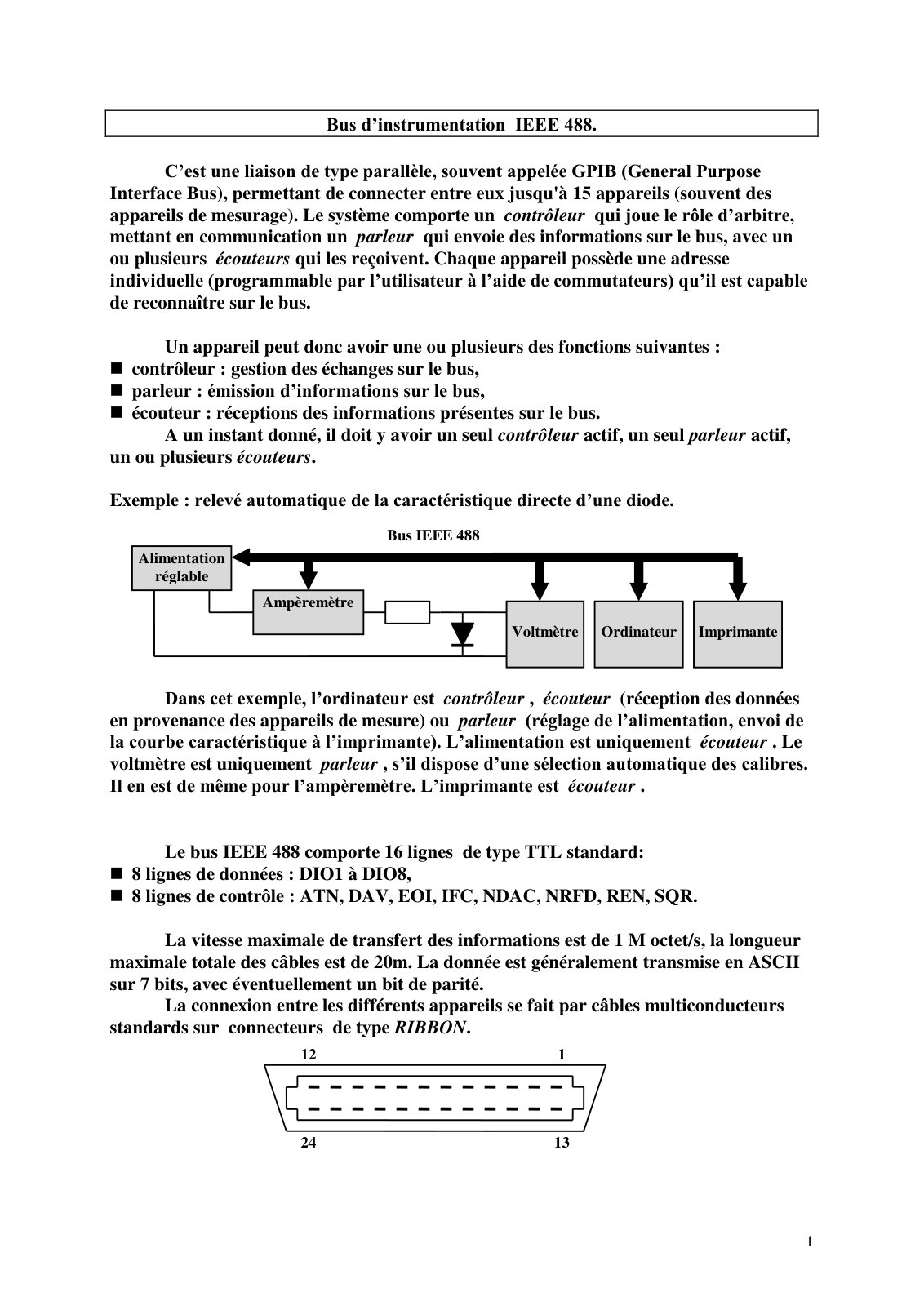

Bus d’instrumentation IEEE 488

Le bus d’instrumentation IEEE 488, aussi connu sous le nom de GPIB, est un protocole de communication parallèle qui permet la connexion de jusqu'à 15 appareils de mesure. Ce système intègre un contrôleur qui joue un rôle crucial en orchestrant la communication entre les appareils, définis comme parleuses, qui transmettent des informations, et écouteuses, qui les reçoivent. Chaque appareil dispose d'une adresse unique, configurable par l'utilisateur, facilitant leur identification sur le bus. À tout moment, un seul contrôleur et un seul parleur peuvent être actifs, tandis que plusieurs écouteurs peuvent opérer en parallèle. Le document illustre le fonctionnement du bus à travers un exemple de relevé automatique de la caractéristique d’une diode, démontrant que divers appareils tels que des ordinateurs, voltmètres et imprimantes peuvent jouer différents rôles dans le système. Les lignes de communication sont standardisées en 16 voies, consistant en 8 lignes de données et 8 lignes de contrôle, permettant un transfert de données maximal de 1 M octet/s sur une distance de 20 mètres. La documentation explique également la gestion des échanges via un processus de handshake, garantissant une communication efficace et fiable entre les appareils connectés.
