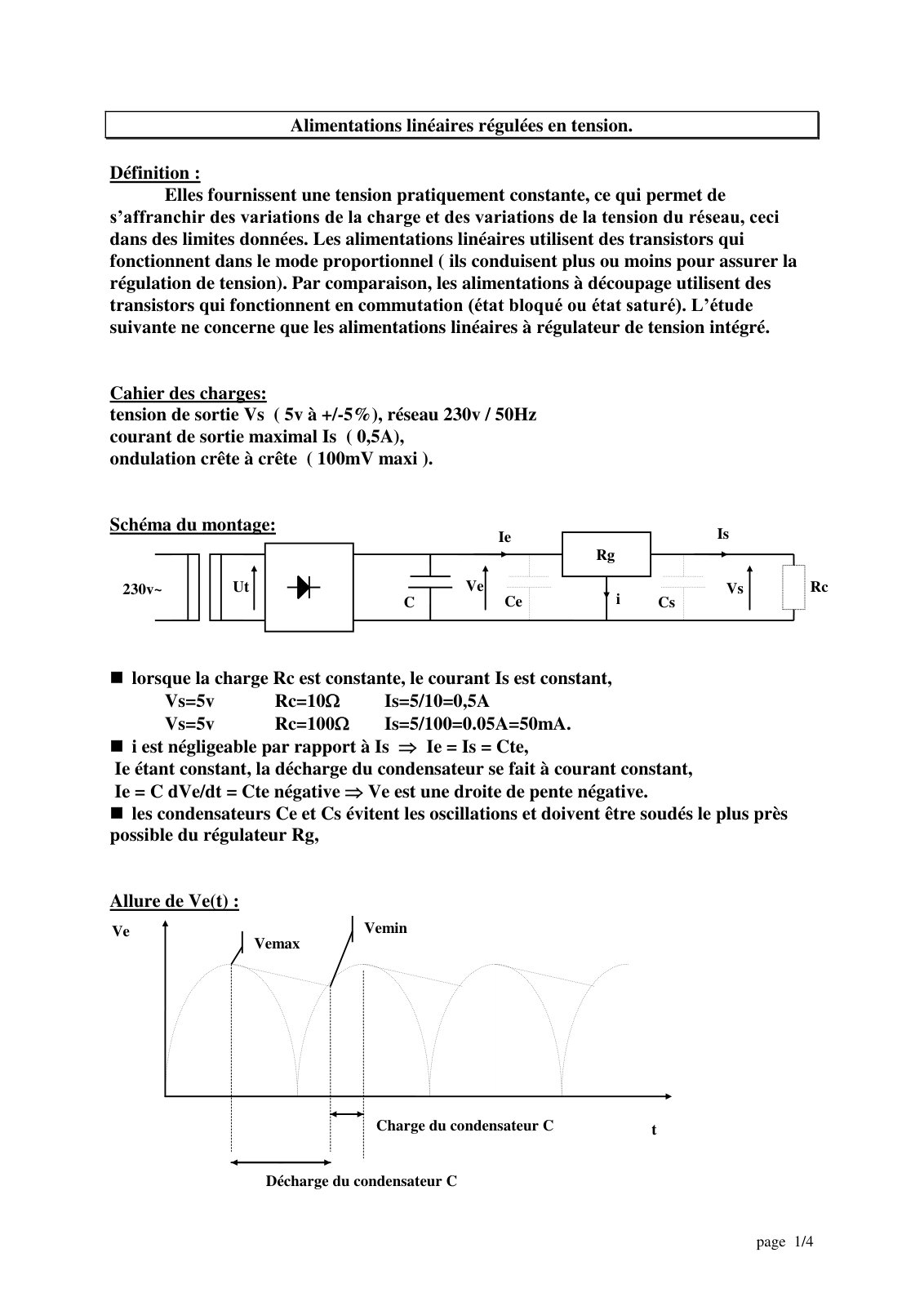

Alimentations linéaires régulées en tension.

Cette étude traite des alimentations linéaires régulées en tension, qui fournissent une tension quasi constante indépendamment des variations de charge et de réseau, à l'intérieur de limites définies. L'objectif principal est de concevoir un régulateur de tension intégré conforme à un cahier des charges spécifique, requérant une tension de sortie de 5V avec une marge de +/-5% et un courant maximal de 0,5A. La méthodologie inclut le choix d'un régulateur de tension approprié, le MCT 7805CT, en s'appuyant sur des spécifications techniques telles que la tension d'entrée minimale et maximale, et des paramètres de température. Les résultats montrent que pour garantir une opération fiable, la tension secondaire du transformateur doit être ajustée pour compenser les variations de réseau et les chutes de tension, ce qui a conduit à la sélection d'un transformateur 230V/12V. Par conséquent, les valeurs extrêmes de la tension secondaire ont été recalculées pour répondre aux exigences du cahier des charges. Cette recherche apporte des éclaircissements sur le dimensionnement de circuits intégrés pour des applications spécifiques en électronique.
