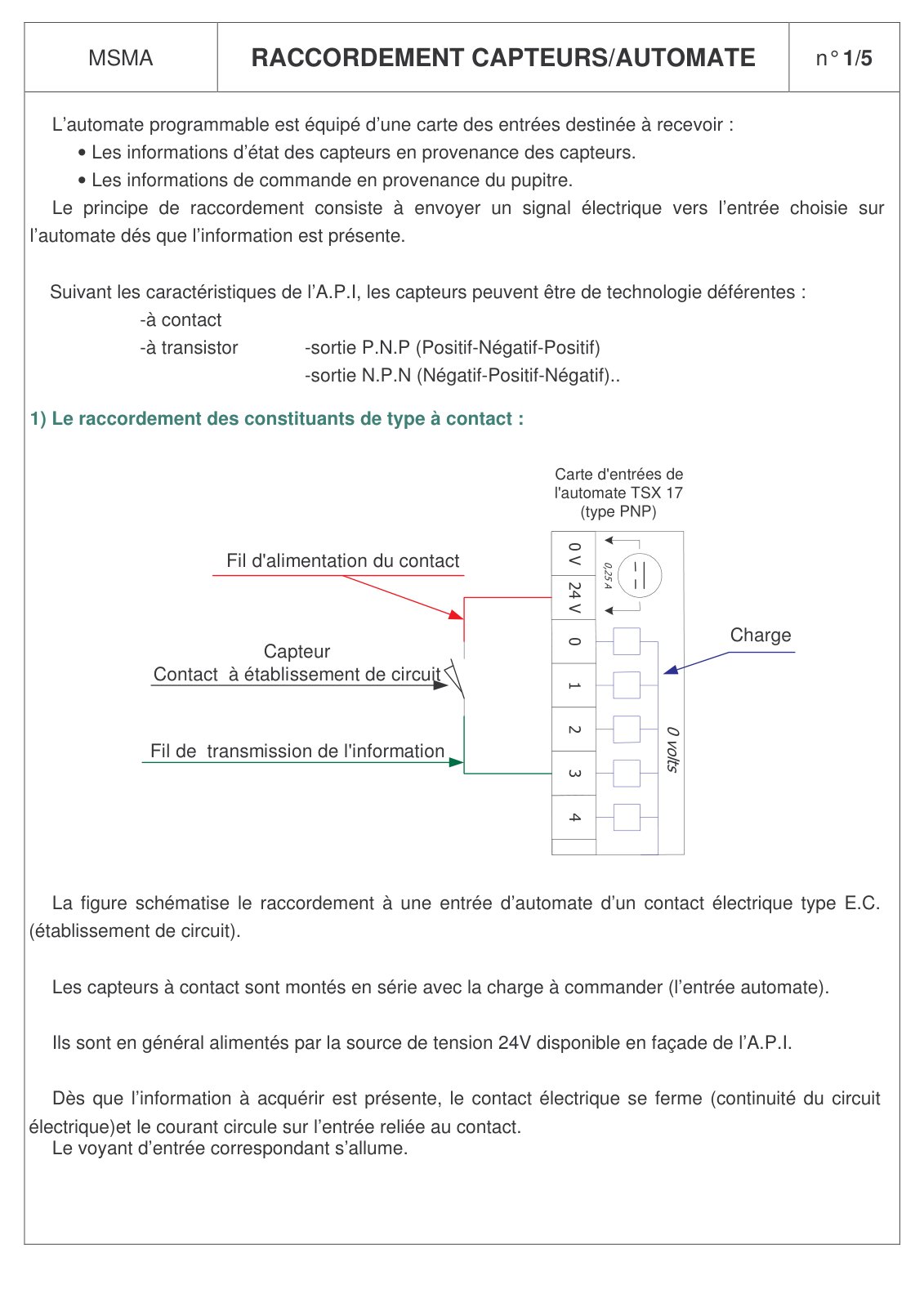

raccordement capteurs automate (1)

Ce document présente les principes de raccordement entre divers types de capteurs et un automate programmable, en mettant l'accent sur les spécificités des modèles TSX 17 et TSX 37. L'objectif est de décrire les méthodes de connexion des capteurs à contact et des capteurs électroniques à deux et trois fils. Une approche méthodologique est adoptée pour expliquer les configurations spécifiques des entrées de l'automate, en tenant compte des différentes technologies de capteurs (PNP et NPN). Les résultats montrent que, dans un environnement de contrôle, la bonne connexion des capteurs est cruciale pour garantir le fonctionnement optimal de l'automate. Les capteurs doivent être correctement alimentés et leurs signaux de sortie traités selon les exigences de l'automate utilisé. En fonction des configurations établies, les capteurs doivent être alimentés par une source de tension appropriée, généralement 24V. L'étude illustre les différences de raccordement en fonction de l'utilisation en position sink ou source sur le TSX 37, ce qui influence le choix des capteurs à utiliser. Le document conclut sur l'importance de suivre attentivement les schémas de raccordement pour assurer un fonctionnement efficace du système.
