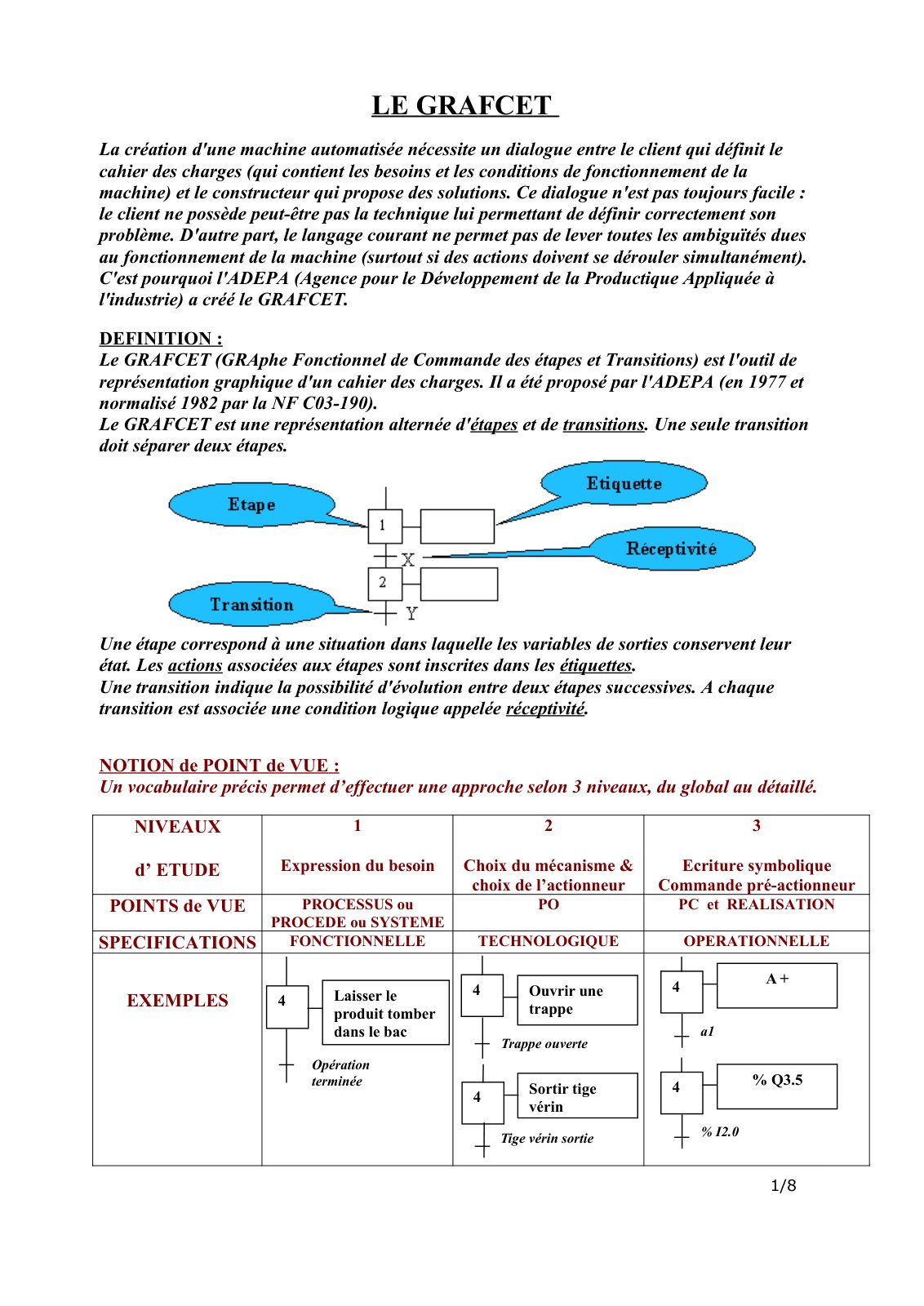

Dans le contexte de la création de machines automatisées, la communication entre le client et le constructeur est cruciale pour définir un cahier des charges précis. L'objectif de cette étude est de présenter le GRAFSET, un outil graphique initié par l'ADEPA en 1977, qui facilite cette communication en représentant visuellement les étapes et transitions nécessaires au fonctionnement d'une machine. La méthodologie inclut l'explication de la logique du GRAFSET, où chaque étape représente un état stable d'une machine et chaque transition symbolise une possibilité de changement d'état, liée à des conditions logiques. Les résultats montrent que l'utilisation du GRAFSET et de son vocabulaire précis permet une approche structurée des besoins exprimés, facilitant la transition entre le niveau global d'expression des besoins et les détails techniques spécifiés par le constructeur. Ce modèle a été normalisé en 1982, montrant son importance et son efficacité dans le domaine de l'automatisation industrielle. Les outils tels que le saut en avant et le forçage sont également discutés, illustrant la flexibilité du GRAFSET dans divers scénarios d'application.
