commutation

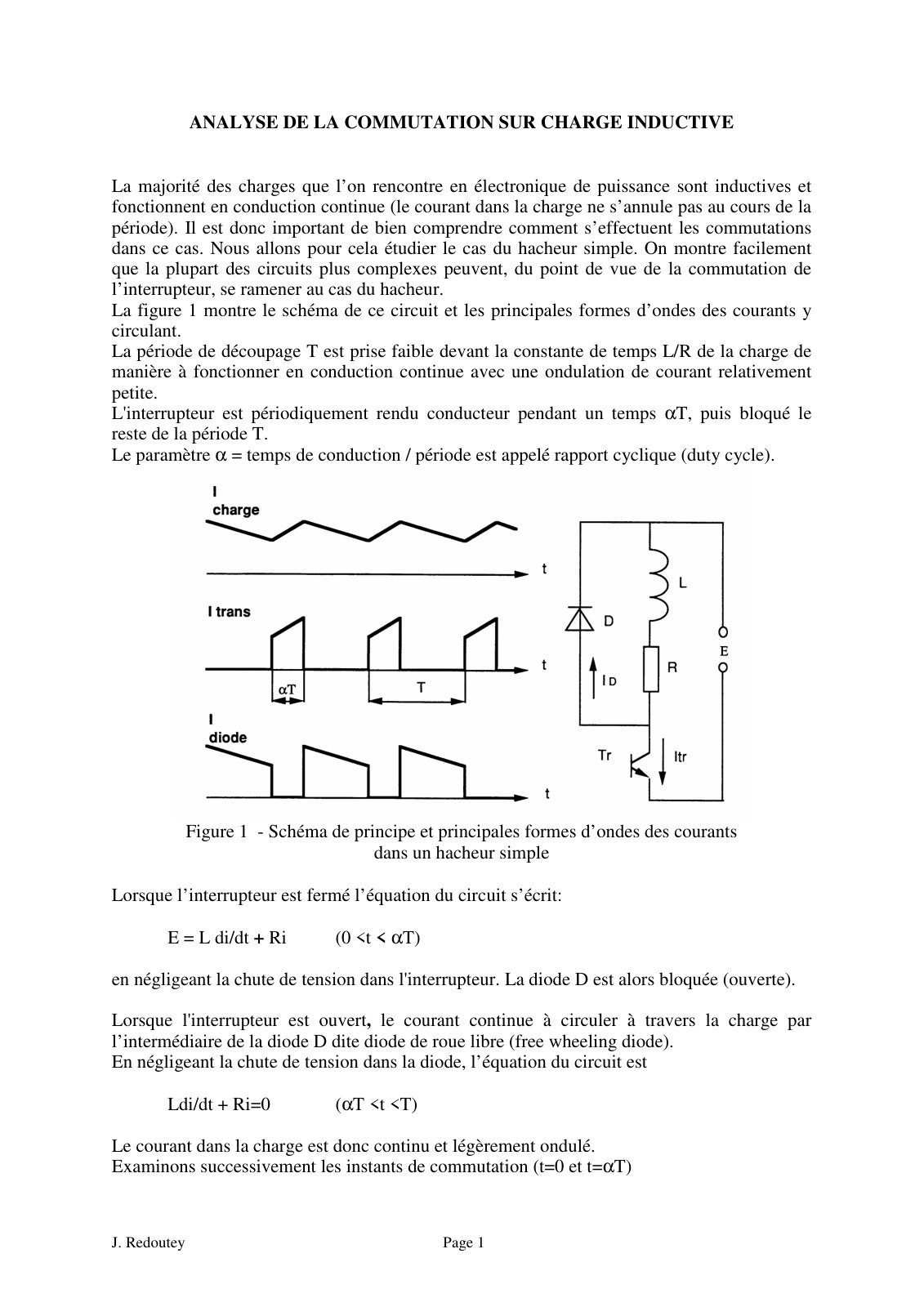

La majorité des charges en électronique de puissance étant inductives, il est crucial de comprendre les mécanismes de commutation dans ce contexte. Cet article vise à étudier les commutations dans un hacheur simple, modèle de référence pour des circuits plus complexes. La période de découpage T est choisie comme relativement faible par rapport à la constante de temps L/R de la charge, garantissant ainsi une conduction continue avec une ondulation de courant minime. La recherche s'effectue par l'analyse des équations décrivant le circuit lors de la fermeture et de l'ouverture de l'interrupteur, où des considérations sur le comportement de la diode de roue libre et du courant dans la charge sont également prises en compte. Les résultats montrent que pendant la commutation, le courant dans la charge reste constant, se comportant comme un générateur de courant, et que l’évolution du courant dans l'interrupteur est déterminée par ses caractéristiques. Cette étude met en lumière les aspects critiques de la commutation à la fermeture et les implications sur le fonctionnement des circuits inductifs en conduction continue.
