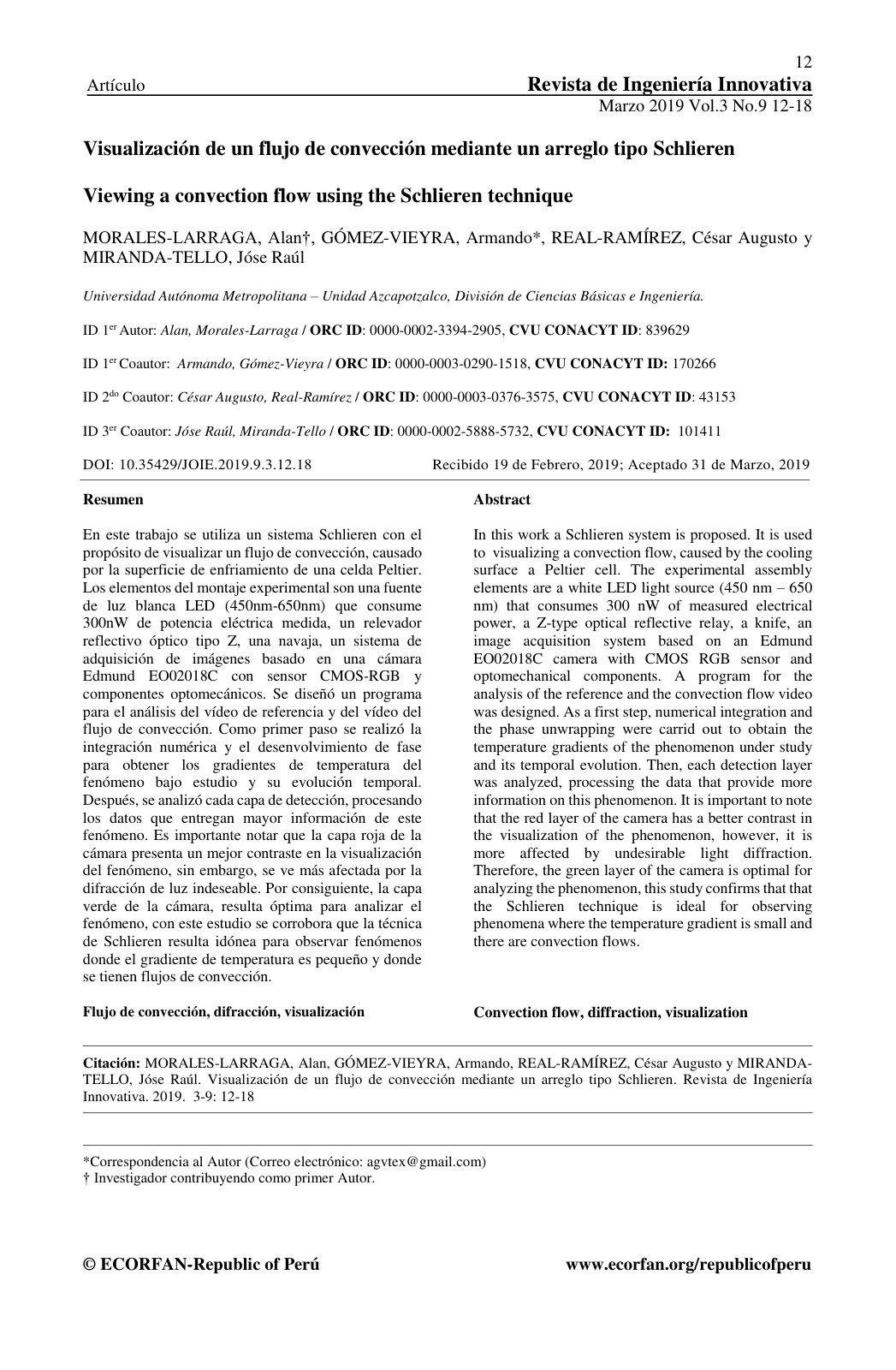

Visualizacion de un flujo de conveccion

En este trabajo se utiliza un sistema Schlieren con el propósito de visualizar un flujo de convección, causado por la superficie de enfriamiento de una celda Peltier. Los elementos del montaje experimental son una fuente de luz blanca LED (450nm-650nm) que consume 300nW de potencia eléctrica medida, un relevador reflectivo óptico tipo Z, una navaja, un sistema de adquisición de imágenes basado en una cámara Edmund EO02018C con sensor CMOS-RGB y componentes optomecánicos. Se diseñó un programa para el análisis del vídeo de referencia y del vídeo del flujo de convección. Como primer paso se realizó la integración numérica y el desenvolvimiento de fase para obtener los gradientes de temperatura del fenómeno bajo estudio y su evolución temporal. Después, se analizó cada capa de detección, procesando los datos que entregan mayor información de este fenómeno. Es importante notar que la capa roja de la cámara presenta un mejor contraste en la visualización del fenómeno, sin embargo, se ve más afectada por la difracción de luz indeseable. Por consiguiente, la capa verde de la cámara, resulta óptima para analizar el fenómeno, con este estudio se corrobora que la técnica de Schlieren resulta idónea para observar fenómenos donde el gradiente de temperatura es pequeño y donde se tienen flujos de convección.
