Régulation de température

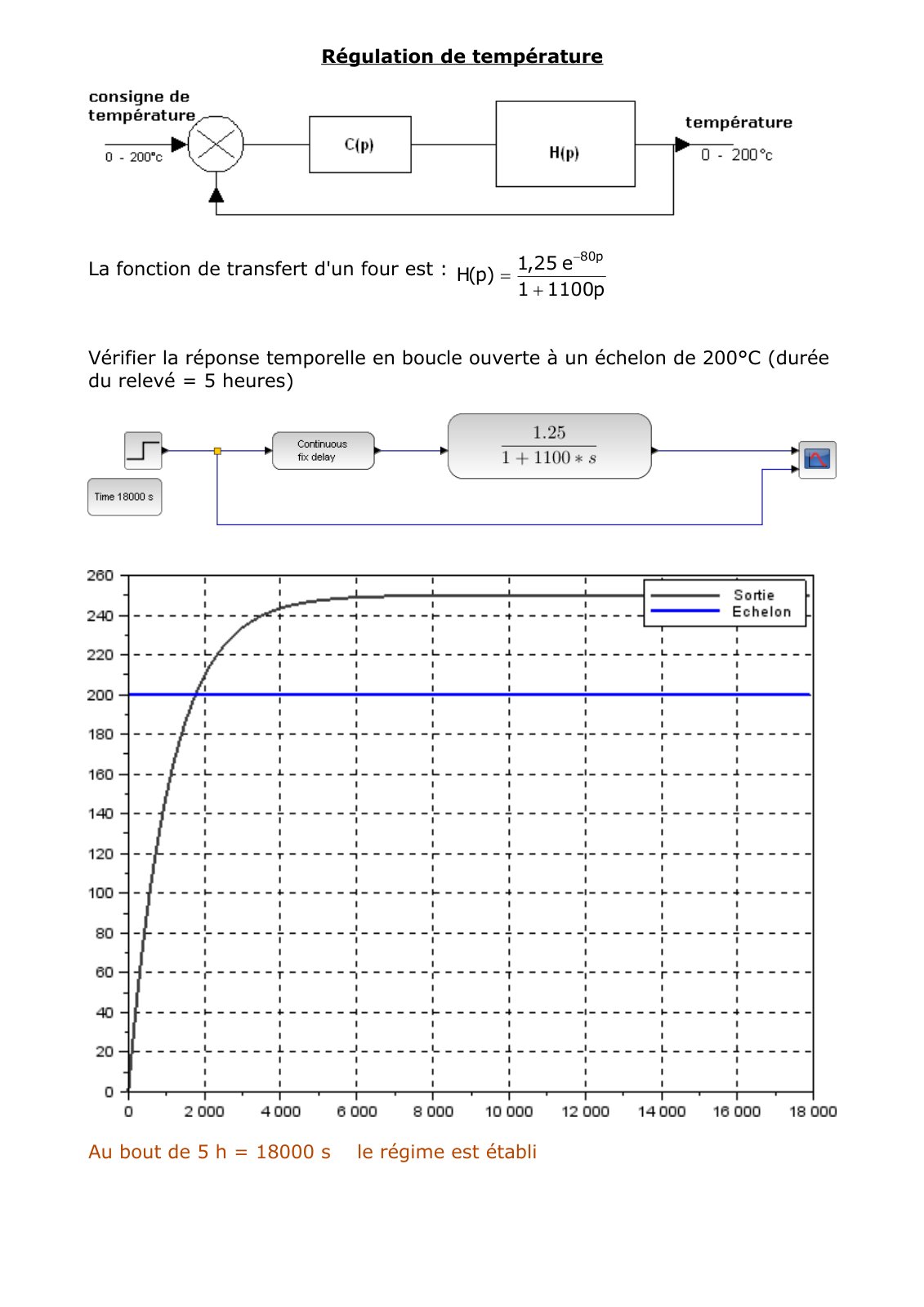

Le contrôle de température d'un four est crucial pour garantir un régistre stable pendant le processus de chauffage. Cet article vise à analyser la fonction de transfert d'un four et à déterminer les paramètres régulateurs tels que le gain, le temps intégral et le temps dérivé. Méthodologiquement, une réponse temporelle en boucle ouverte est vérifiée à un échelon de 200°C sur une durée de 5 heures, avec des relevés effectués aux moments critiques pour définir les valeurs de K, T et τ selon la méthode de Broïda. Les résultats montrent que pour E = 200°C et S = 250°C, on obtient des valeurs de K = 1,25, T = 80 s et τ = 1100 s, avec des erreurs statiques et des temps de réponse calculés pour trois types de correcteurs : P, PI et PID. Le correcteur P affiche un temps de réponse infini, tandis que les correcteurs PI et PID présentent des temps de réponse de 541,5 s et 177 s respectivement, avec des erreurs statiques nulles. Cette étude fournit donc des insights sur l’efficacité des différents correcteurs dans la régulation de la température des fours.
