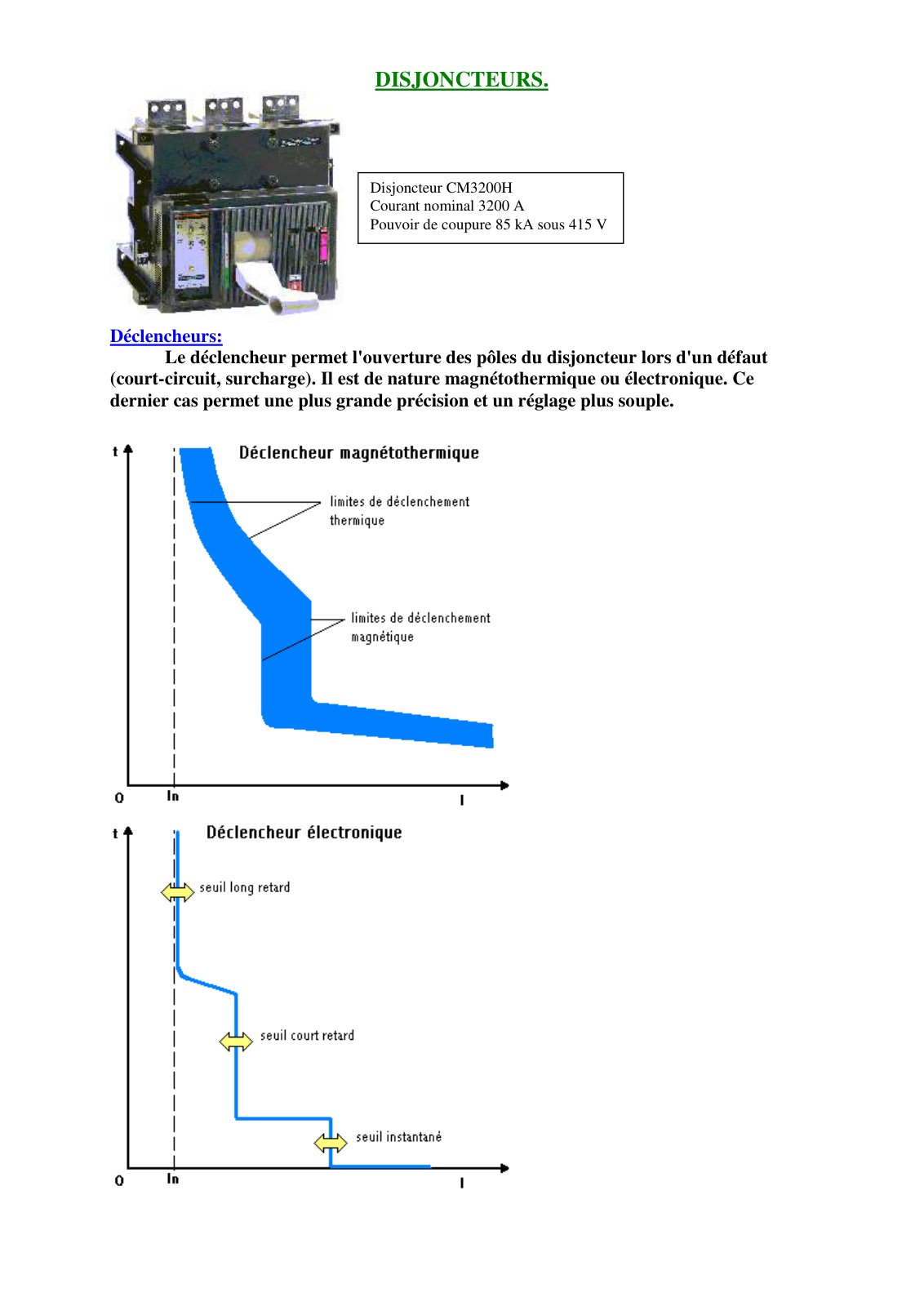

Ce document présente les caractéristiques techniques et le fonctionnement des disjoncteurs, en mettant l'accent sur le modèle CM3200H, qui possède un courant nominal de 3200 A et une capacité de coupure de 85 kA sous 415 V. L'objectif principal est d'expliquer le rôle et le fonctionnement des déclencheurs, notamment magnéothermiques et électroniques, ainsi que la sélectivité des disjoncteurs pour gérer les défauts électriques tels que les courts-circuits et les surcharges. La méthodologie utilisée implique une analyse comparative entre différents types de déclencheurs et leurs capacités de sélectivité. Les résultats démontrent que la sélectivité totale est garantie pour les surcharges et les faibles courts-circuits, tandis qu'elle est partielle pour les courts-circuits élevés, nécessitant une planification soigneuse lors de l'installation. De plus, le document introduit le concept de filiation, qui permet d'optimiser les choix de disjoncteurs pour réduire les coûts d'installation tout en maintenant des niveaux de protection adéquats. Les combinaisons de différents disjoncteurs montrent des capacités de coupure qui augmentent en fonction des configurations, ce qui peut influencer considérablement la conception des systèmes électriques.
