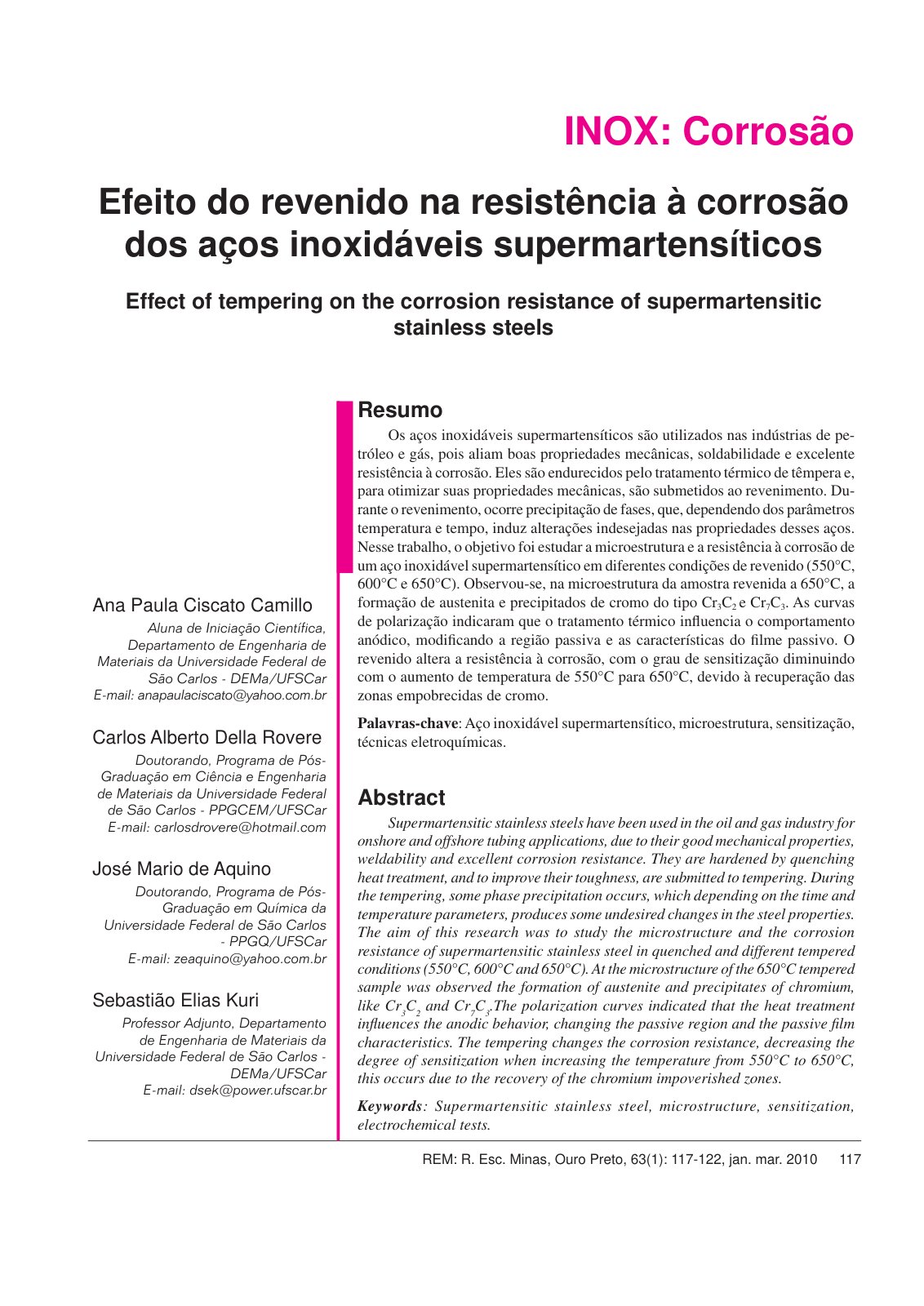

Efeito do revenido na resistência à corrosão dos aços inoxidáveis supermartensíticos

Os aços inoxidáveis supermartensíticos são amplamente utilizados na indústria de petróleo e gás devido a suas boas propriedades mecânicas, soldabilidade e resistência à corrosão. Este estudo tem como objetivo investigar a microestrutura e a resistência à corrosão de um aço inoxidável supermartensítico sob diferentes condições de revenido, especificamente a 550°C, 600°C e 650°C. A pesquisa inclui análise microestrutural e testes eletroquímicos para determinar o impacto do tratamento térmico. Os resultados mostraram que, na amostra revenida a 650°C, ocorreu a formação de austenita e precipitados de cromo do tipo Cr3C2 e Cr7C3. As curvas de polarização revelaram que o tratamento térmico influencia significativamente o comportamento anódico, alterando a região passiva e as características do filme passivo. Constatou-se que a resistência à corrosão é afetada pelo revenido, com o grau de sensitização diminuindo à medida que a temperatura aumenta de 550°C para 650°C, devido à recuperação das zonas empobrecidas de cromo. Os dados obtidos contribuem para a otimização do uso de aços inoxidáveis supermartensíticos em aplicações críticas.
