quadripoles

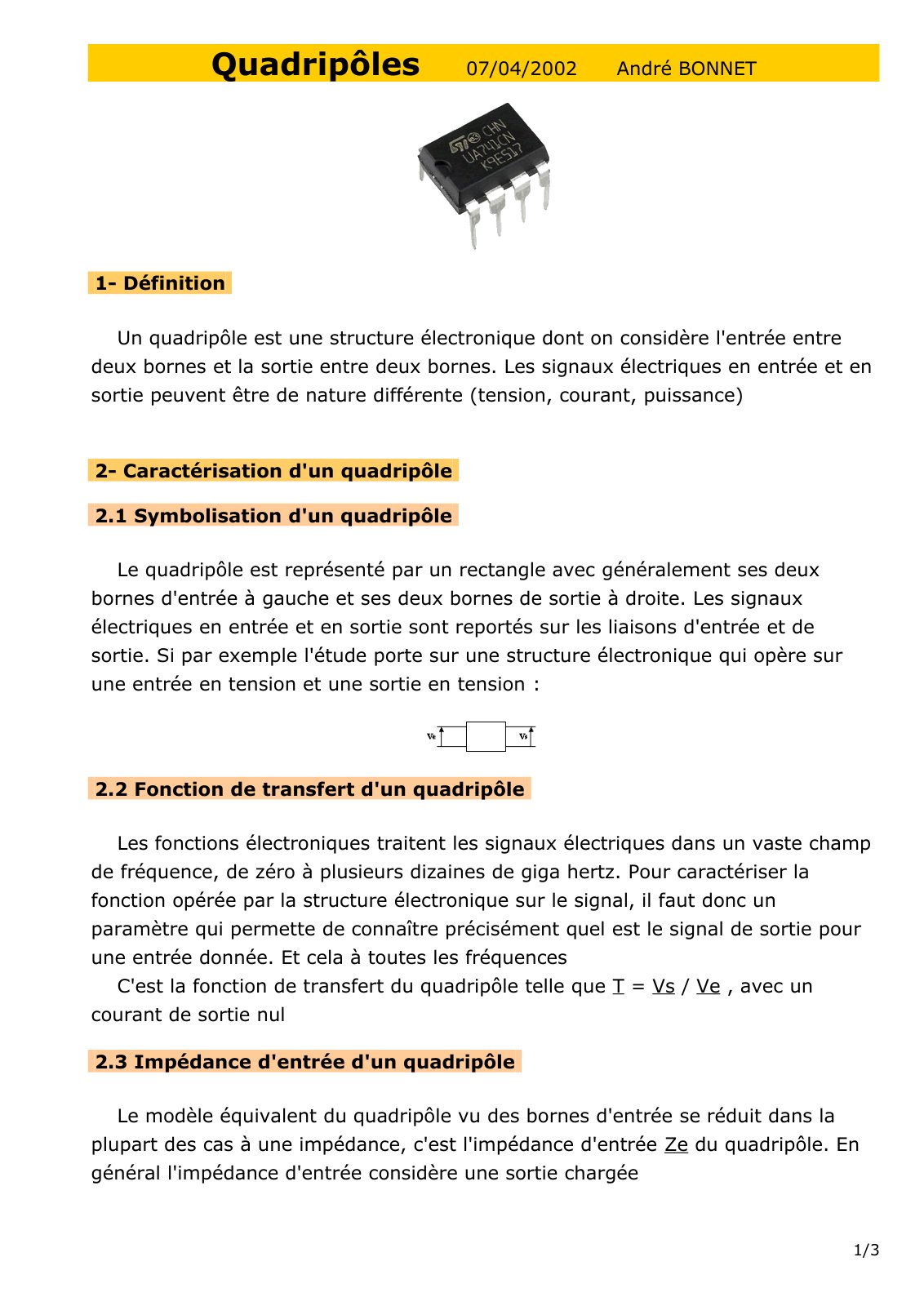

Ce document présente une étude détaillée des quadripôles, qui sont des structures électroniques considérant l'entrée et la sortie entre deux bornes. L'objectif est de définir et de caractériser le quadripôle, notamment à travers sa fonction de transfert et ses impédances d'entrée et de sortie. La méthodologie employée repose sur l'utilisation de modèles équivalents et des représentations graphiques. Les diagrammes de Bode sont utilisés pour illustrer la fonction remplie par le quadripôle sur une large gamme de fréquences, facilitant ainsi l'analyse des caractéristiques du système. Les résultats soulignent l'importance des impédances d'entrée et de sortie ainsi que des transformations de signal, mettant en évidence des relations telles que I = Vs / Ve et les calculs associés au gain et à la phase. Ces analyses permettent de comprendre en profondeur le comportement des quadripôles dans le traitement des signaux électriques à différentes fréquences.
